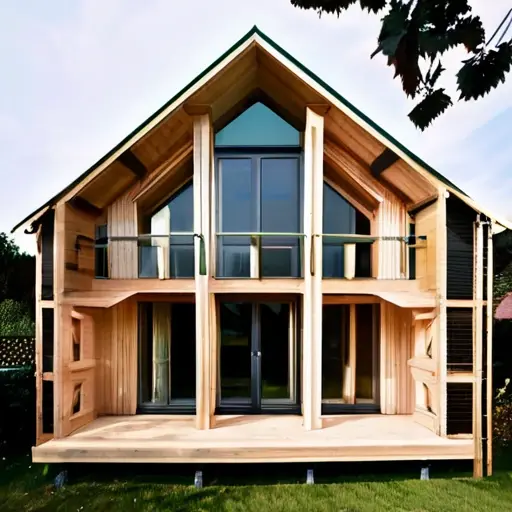

Проектирование фахверковых домов с силовым каркасом из клееного бруса и безрамным остеклением — востребованный тренд в деревянном домостроении, сочетающий эстетику, экологичность и технологическую инновацию. Правильная интеграция несущей конструкции и остекления повышает надежность и энергоэффективность, позволяя создавать просторные, светлые пространства без ущерба для прочности. Но если допустить ошибки на этапах проектирования — это может привести к проблемам в эксплуатации и значительным финансовым потерям.
Особенности проектирования силового каркаса из клееного бруса для фахверковых домов
Выбор материала и конструкции
Клееный брус обеспечивает стабильность размеров и высокую прочность при минимальной усадке, что важно для фахверка — системы, где несущая ферма выступает внешней рамой дома. В отличие от традиционных массивных конструкций, клееный брус дает возможность создавать тонкие, но надежные ребра жесткости и стеновые каркасы повышенной длины без дополнительных опор.
- Степень сжатия и разрежения: важно правильно закладывать нагрузку, учитывая расчетные усилия и характеристики материала (средняя прочность клееного бруса — 35-45 МПа).
- Тип сечения: часто используют пиленый или ламинированный брус с точной геометрией, где допускается погрешность не более 2 мм.
- Связующие элементы: металлические соединения, нагели или клееные стыки. Для увеличения жесткости используют металлические уголки и пластины.
Структурно-инженерные решения
Конструкторская грамотность — залог долговечности. Крепежные узлы должны обеспечивать равномерное распределение сил, избегая точечной нагрузки. В проекте важно предусмотреть:
- Распределительные балки: их инициирует нагрузка с кровли и фасада, особенно при использовании тяжелых безрамных остеклений.
- Диагональные связи: препятствуют кручению каркаса, особенно при ветровых нагрузках.
- Узлы сопряжения: в зонах окон, дверных проемов, угловых соединений — требуются усиления и правильная компоновка.
Особенности безрамного остекления и его интеграция с фахверком
Технологии и материалы
Применение безрамных систем — ультраэстетичный способ увеличить световоздушность и визуальную легкость. Эти системы используют закаленное или ламинированное стекло толщиной 12-20 мм, закрепленное с помощью специальных кронштейнов и прокладок.
- Стабилизация и компенсация деформаций: безрамное остекление чувствительно к расширениям и усадке фасадных конструкций. Поэтому используют системы с упругими прокладками и зазором минимум 3-5 мм.
- Герметизация: важна для предотвращения протечек и образования конденсата внутри профилей. Применяют уплотнители EPDM, силиконовые швы.
- Управление нагрузками: безрамные системы увеличивают нагрузочные требования к несущему каркасу — напрягают элементы крепления.
Интеграция с каркасом
Качественная интеграция требует точного проектирования узлов крепления стекла к деревянному каркасу. Специальные кронштейны и скобы должны учитывать параметры подвижки бруса и расширения стекла при перепадах температуры. В проекте необходимо предусмотреть:
- Паспортные характеристики систем: стекло, кронштейны, прокладки, герметики — все выбирается по заводским рекомендациям.
- Учет температурных расширений: разрывы и компенсирующие элементы позволяют избежать разбалтывания и разрушения складских соединений.
- Техника монтажа: от правильной предварительной сборки до финальной фиксации — только строго по рекомендациям производителя.
Особенности расчетов и технологии монтажа
Расчет нагрузок
При проектировании каркаса из клееного бруса для фахверка учитывают следующие нагрузки:
| Тип нагрузки | Описание | Рекомендуемый запас прочности |
|---|---|---|
| Статические | Вес конструкции, кровли, безрамных оконных фасадов | Не менее 1,5 от расчетных усилий |
| Динамические | Ветровые и сдвиговые нагрузки | Коэффициент 1,5-2 |
| Эксплуатационные | Температурные расширения и усадка | Обеспечить компенсационные зазоры |
Этапы монтажа
- Подготовка основания и монтаж фундамента: обеспечивает стальную стабильность и минимальную усадку.
- Возведение каркаса из клееного бруса: сборка элементов по проекту, контроль геометрии.
- Усиление узлов и монтаж стропильной системы: согласование с требованиями к несущей способности крыши.
- Установка безрамных оконных и дверных блоков: закрепление при помощи специализированных крепежных систем, герметизация швов.
- Монтаж кровли и внешних фасадных покрытий: с учетом вентиляционных зазоров и пароизоляции.
- Инсталляция стеклопакетов безрамных систем: подготовка клеев, монтаж и герметизация.
Частые ошибки и лайфхаки
- Недооценка деформационных зазоров: без них безрамное остекление быстро выйдет из строя, вызывая трещины и протечки.
- Несогласование технологий монтажа: важно выбирать системы, совместимые с профилями и материалами, а также строго соблюдать инструкцию.
- Отсутствие расчетов нагрузок: неправильное распределение усилий снижет долговечность всей конструкции.
Экспертное мнение: «Ключ к долговечности — правильное сочетание материалов, точное соблюдение проектной документации и качественный монтаж. Инвестиции в эти составляющие обеспечивают безотказную эксплуатацию на десятилетия.»
Вывод
Комплексный подход к проектированию силового каркаса из клееного бруса и безрамного остекления позволяет создавать эстетичные, надежные и энергоэффективные фахверковые дома. Важно не только правильно выбирать материалы и технологические решения, но и интегрировать их с учетом нагрузок и особенностей конструкции. Такой подход гарантирует сохранность архитектуры и комфорт в эксплуатации, а также возможность реализации уникальных дизайнерских решений.
Вопрос 1
Что такое фахверковый дом?
Это конструкция с открытым силовым каркасом, обычно из дерева, отделяемым остеклёнными стенами.
Вопрос 2
Из какого материала лучше проектировать силовой каркас — клееного бруса или металла?
Для теплопроводности и эстетики предпочтительнее клееный брус, для большей прочности — металлоконструкции.
Вопрос 3
Что такое безрамное остекление?
Это остекление без видимых рам, создающее эффект «плавного» стекла и увеличивающее светопропускание.
Вопрос 4
Какие основные преимущества фахверковых домов с безрамным остеклением?
Высокая светопропускание, эстетика и возможность реализовать необычные дизайнерские решения.
Вопрос 5
Какие особенности проектирования силового каркаса из клееного бруса?
Важно учитывать нагрузки, избегать деформаций и обеспечить теплоизоляцию с учетом особенностей древесины.
