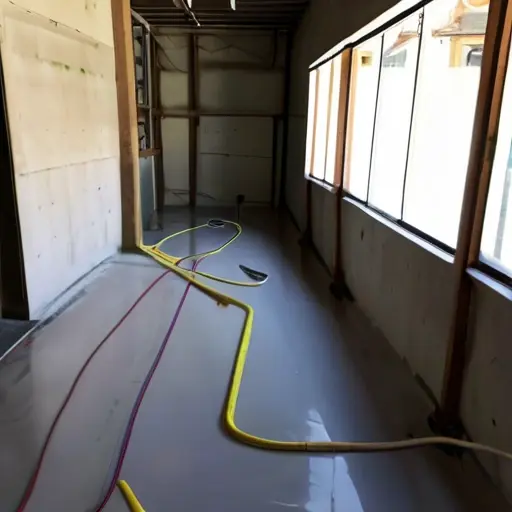

При организации летней кухни скрытая закладка инженерных коммуникаций внутри черновой бетонной стяжки пола — это не просто технологический этап, а залог долговечности, надежности и безопасности системы водоснабжения и электроснабжения. Неправильное выполнение или недооценка нюансов приводит к дорогостоящим ремонтам, утечкам и нарушениям электробезопасности. Правильное проектирование и качественная реализация обеспечивают непрерывную работу коммуникаций без необходимости вскрытия пола через несколько лет эксплуатации.
Особенности и требования к монтажу водопроводных труб в бетоне
Технические особенности закладки водоснабжения
- Выбор трубной системы: полиэтиленовые трубы (ПНД) с минимальной внутренней шероховатостью (Ra ≤ 0,8 μм), внутренние диаметр от 16 до 32 мм для бытовых целей.
- Температурные режимы: рабочая температура топлива системы — до +60°C, что исключает необходимость использования специальных марок трубы с усиленной стойкостью к высоким температурам.
- Арматура и соединения: стыки сварные или муфтовые фитинги высокого давления, исключающими протечки внутри бетонной стяжки.
- Расположение: закладка на высоте 10-15 см от уровня основания пола, с учетом гидроизоляции и теплоизоляции под стяжкой.
Параметры и нюансы монтажа
- Защитная оболочка: ПНД-трубы укладываются либо в специальные пластиковые гильзы, либо в гофрированные трубы, что снижает риск повреждений при бетонировании.
- Тяговые остатки: допускается проводить тестирование гидравлики и проверку на герметичность до заливки бетона при помощи давления 1,5-2 атм.
- Прокладка стяжки: бетон марки не ниже М-200 с добавлением пластификаторов, равномерное распределение без перепадов наклона более 2-3 мм на 1 м.
Основные требования к электрокабелям в черновой бетонной стяжке
Конкретика по электроснабжению
- Класс изоляции: кабели с ПВХ или полимерной изоляцией класса В или F (например, NYM или ВВГ), допускающие заливку бетона.
- Размещение: кабели укладываются в гофрированные или жесткие трубы, затем фиксируются на этапе укладки бетона, чтобы избежать смещения.
- Защита от механических повреждений: установка специальных монтажных коробов, защитных гильз и монтажных каналов.
- Прокладка заземления: обязательный монтаж организации заземляющей шины для обеспечения электробезопасности.
Инженерные нюансы
- Расстояние между кабелями и трубами: минимально 50 мм, что обеспечивает простоту инспекции и обслуживания.
- Инструкции по заделке: не допускать зажатие кабельных жил бетоном или их изгиба, избегать острых углов в прокладке.
Практические рекомендации и лайфхаки
Перед заливкой бетона обязательно выполнить гидро- и электросопротивление системы, а также тест на герметичность труб и целостность кабелей. Используйте армированные трубы и кабели с повышенной прочностью к давлениям и механическим воздействиям. Не экономьте на защите проводки, так как скрытая установка усложняет ремонт и замену в будущем.
Частые ошибки и как их избежать
- Недостаточное утепление и гидроизоляция: провоцируют появление конденсата и коротких замыканий; используйте хорошую гидроизоляционную мембрану и теплоизоляцию.
- Пренебрежение тестированием: нарушение гидравлики или гидроизоляции перед заливкой — источник протечек и разрушений.
- Неправильная фиксация кабелей и труб: приводит к смещению, перекосам и повреждениям при бетонировании.
- Использование неподходящих материалов: тяжелый бетон без армирования, неправильно выбранные кабельные марки.
Чек-лист по монтажу инженерных коммуникаций в бетонной стяжке
- Проектные схемы раскладки водопровода и электрики подтверждены инженером.
- Выбор труб и кабелей соответствует нормативам и нагрузкам.
- Обеспечена защита от механических повреждений при закладке (например, гильзы, коробы).
- Перед бетонированием проведены проверочные тесты систем.
- Все коммуникации зафиксированы и зафиксированы с учетом возможных расширений или деформаций.
- Специалисты проконтролировали качество заделки и завершили подготовительные работы.
Ключевые выводы
Качественная скрытая закладка инженерных коммуникаций в бетонной стяжке — это инвестиция в надежность и безотказность систем летней кухни. Строгое соблюдение технологии монтажа, правильный подбор материалов и тщательное тестирование позволяют избежать дорогостоящих ремонтов и аварийных ситуаций. Информированность о нюансах и практическая экспертиза — ваши главные инструменты успешной реализации проекта.
Вопрос 1
Как правильно закладывать ПНД-трубы в черновую бетонную стяжку пола?
Трубы необходимо монтировать на предварительно подготовленной и закрепленной опалубке с учетом уклона и защитных слойков.
Вопрос 2
Как обеспечить защиту электрокабелей при скрытой укладке в бетон?
Использовать специальные гофрированные трубки или лотки, расположенные внутри стяжки, а также соблюдать минимальную глубину заложения.
Вопрос 3
Можно ли проводить монтаж коммуникаций в процессе заливки бетонной стяжки?
<еин>Нет, коммуникации следует предварительно закрепить и проложить перед заливкой для предотвращения повреждений и обеспечения герметичности.
Вопрос 4
Какие материалы нужны для скрытой прокладки водопроводных труб в бетонную стяжку?
Используются трубы из полипропилена или ПНД, а также арматура для фиксации и защитные оболочки при необходимости.
Вопрос 5
Как обеспечить удобство обслуживания коммуникаций, разведённых в бетонной стяжке?
Рекомендуется предусматривать монтажные коробки, ревизии или выходы к будущему доступу, чтобы упростить обслуживание и ремонт.
